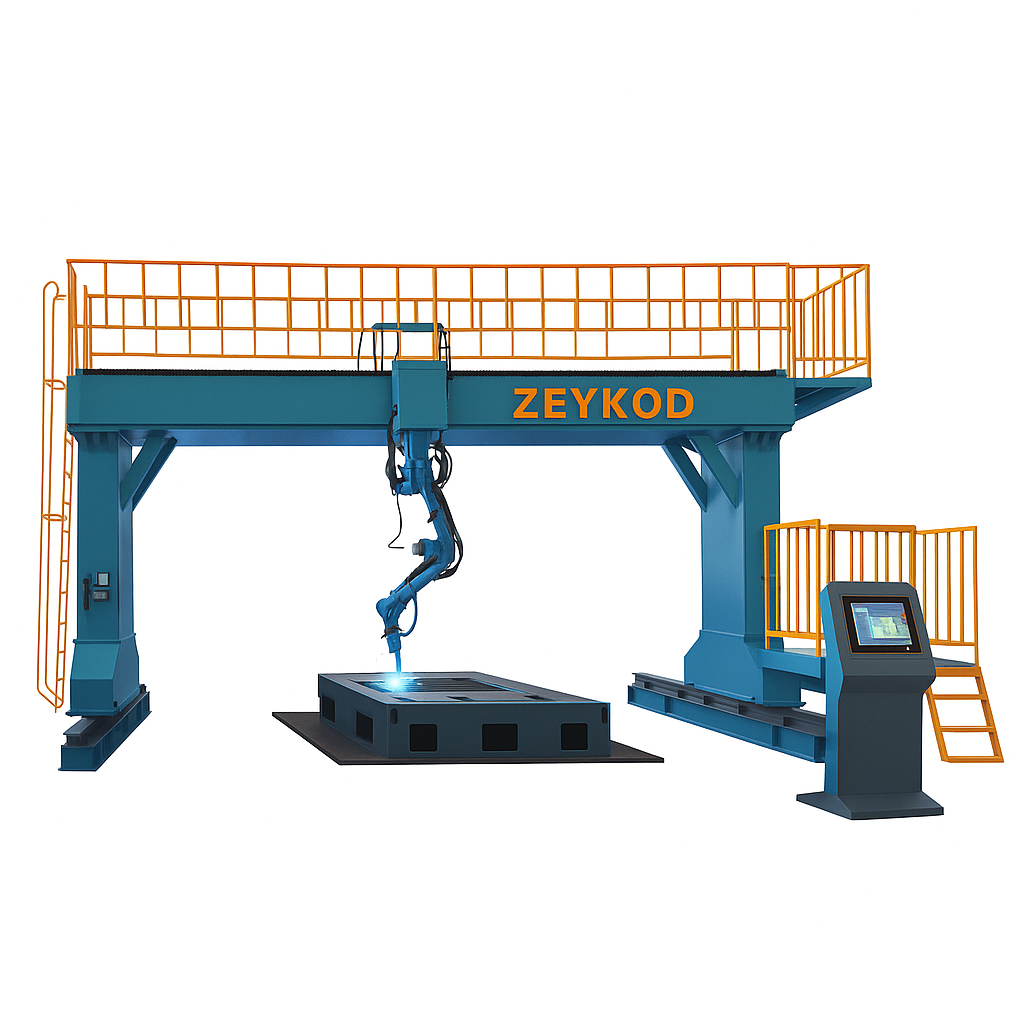

Bu ekipman, çelik yapı fabrikalarında otomatik üretim için özel olarak üretilmiş, çelik yapılar için özel bir kaynak robotudur.

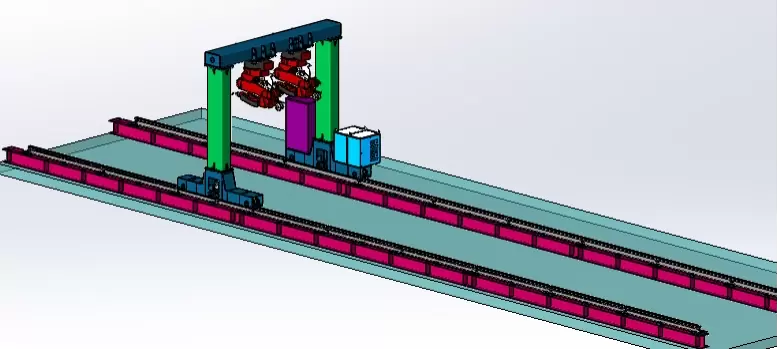

1. Ekipman esas olarak şunlardan oluşur: kılavuz ray parçaları, portal parçaları, robot ayar parçaları, elektrik kontrol kutusu parçaları, kaynak güç kaynağı parçaları vb.2

. Portal bileşenleri esas olarak bir tahrik ucu çerçevesi, bir çapraz kiriş, bir ayar çerçevesi vb.'den oluşur. Tahrik ucu kirişi, çapraz kiriş ve ayar çerçevesinin tümü kutu kiriş kaynak yapısını benimser ve daha sonra kaynak işleminden sonra gerilim giderme işlemine tabi tutulur. Yapı kompakt ve görünüm güzel.

3. Tüm makinenin aktif sürüş uç kirişi, bir Japon SHIMPO redüktörünü sürmek için bir Japon Panasonic AC servo sürücü ve motor kullanır ve daha sonra bir kremayer ve pinyon şanzımanı aracılığıyla, tahrik uç kirişinin yan tarafına yatay bir kılavuz tekerlek takılır. Kılavuz tekerlek, eksantrik mili ayarlanarak kılavuz raya bastırılabilir, böylece tüm makine çalışmasının stabilitesi ve doğruluğu sağlanır.

4. Arabanın hareketli kılavuz raylarının tamamı 38KG / M'den yapılmıştır. Kılavuz rayların dış tarafları hassas işlenmiş raflarla donatılmıştır. Raf, 2.0 modülüne sahip 45 çelikten yapılmıştır. İki taraflı sürüş yöntemini benimseyin. Kılavuz raylar, baskı plakası destek plakaları aracılığıyla sabitlenir. Bu kurulum yöntemi, iki kılavuz rayın uzunlamasına düzlüğü ve paralelliği gibi önemli teknik parametreleri sağlayabilir.

Ekipman bileşimi:

Kaynak Robotu

Kaynak Güç Kaynağı

Megmeet CM500 kaynak güç kaynağını kullanma: tamamen dijital endüstriyel ağır hizmet tipi CO2/MAG/MMA akıllı kaynak makinesi. Çeşitli karbon çeliği kaynak işleme alanlarında yaygın olarak kullanılmaktadır: demiryolu taşımacılığı, otomobil, gemi yapımı, çelik yapı, konteyner, makine, donanım ve diğer endüstrilerin yanı sıra endüstriyel ağır yük ve zorlu çevre operasyonları.
